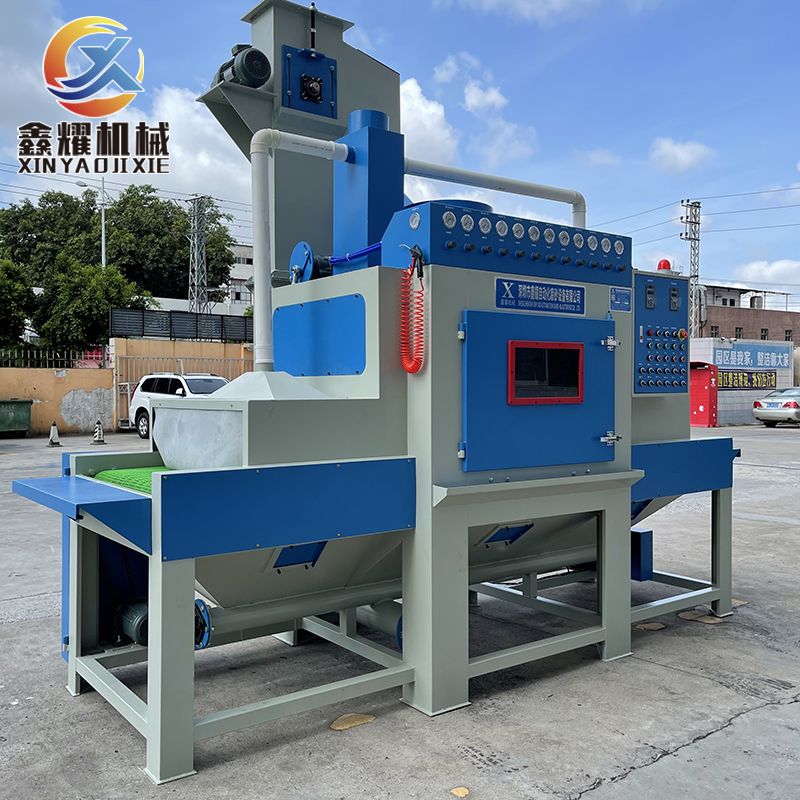

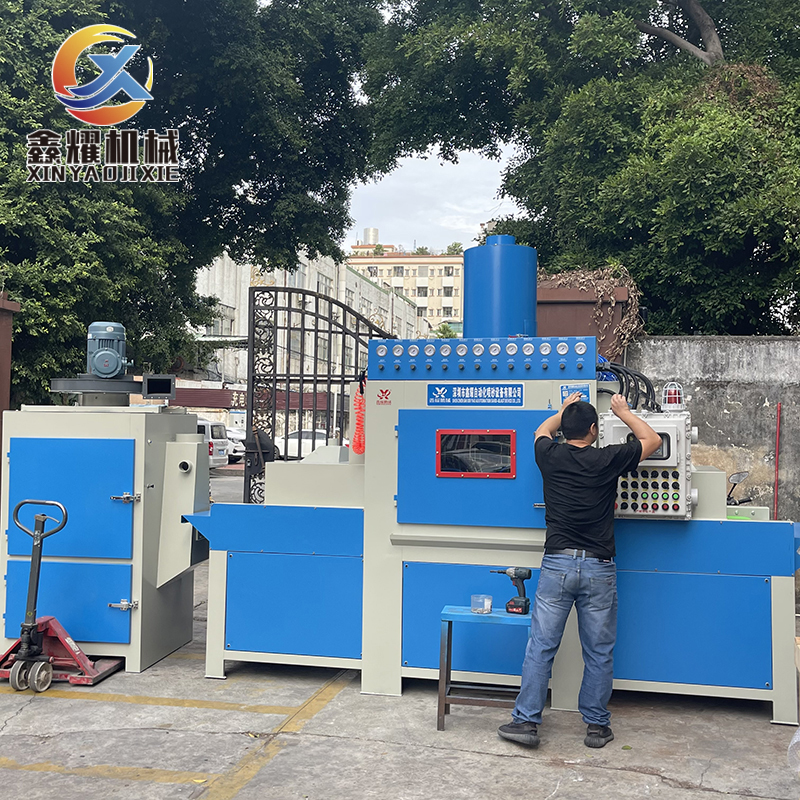

输送式自动喷砂机

发布时间:2020-06-01 17:16 来源:www.szxypsj.com 编辑:鑫耀自动化 浏览:

输送式自动喷砂机结构原理:
输送式自动喷砂机采用吸入喷砂式,利用压缩空气在喷头内流动形成负压产生引射作用,将喷砂磨料吸入喷头内,随着压缩空气流由喷嘴高速射到铝型材的表面,达到表面处理的目的。本机作业方式为平面输送式,即铝型材产品放于输送带上,自动输送到喷砂区域,由上而下对铝型材表面喷砂,本机自动回砂系统,降低了能源和砂料消耗,研扫效率高。喷头控制方式:喷头采用连杆摇摆方式,可自由调节喷头喷射角度与喷头的摇摆速度,每一个喷头采用单独的调压阀控制,自由调节喷砂作业时的所需压力,同样的每一个喷头都有一个控制开关,根据实际需求开启喷头数量,从而保证喷头工作平稳。

输送式自动喷砂机组成结构:
一台完整的铝型材表面处理喷砂机主要由整体主机外壳、输送装置、喷头摇摆装置、自动回砂装置、除尘装置、控制系统组成。
1、主机外壳:
采用3-12mm厚钢板焊接而成,表面喷漆。在进料、出料端设有护罩及橡胶皮防止灰尘外逸,机舱下部有过滤网防止大的杂物和工件掉入砂料中。在吸净舱内设有吹净气枪吹净残留在工件上的沙尘。喷砂机主机上设有观察视窗,可以观察整个加工过程,随时处理突发情况。在喷砂舱内设置一层永磁铁层,用来吸附工件,使工件在喷砂时不被吹跑。
2、输送装置:

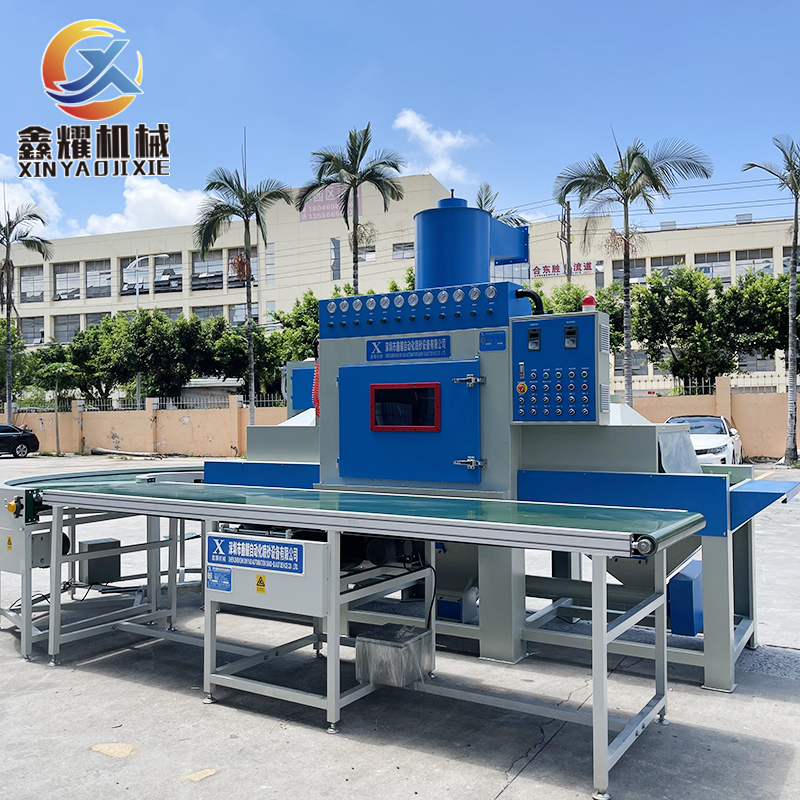

本机工件输送采用平皮带输送,较重产品可选择滚轴输送。电机功率为0.75kw。电机由变频器控制,输送带速度可在0~2m/min范围内由变频器无级调速。喷砂时实际输送速度由产品喷砂工艺要求定出。
3、喷头摇摆装置:
喷头摇摆采用连杆摆动机构,喷头作角度摆动,喷头摆动距离和位置可根据喷砂效果进行调整,喷头摆动速度为15m/min。摆动电机采用三相齿轮减速电机,功率为0.75kw。
4、自动回砂装置:
即利用除尘电机,装好管道,通过胶管吸入磨料存储区域,实现自动回砂。
5、除尘装置:
本机另外配有除尘箱,有布袋除尘,也可以选用滤芯除尘,除尘电机功率为7.5KW 380V 50HZ
6、控制系统:
控制电箱面板,一键控制。摇摆速度可调,输送速度可调。



自动喷砂机喷砂效果:
喷砂机能有效的对产品消除表面的污垢(如锈层、氧化皮、油污、涂层、磨砂、增强表面附着力等)、毛边毛刺、划痕及其他杂物,使表面达到哑光状态,同时获得均匀的喷砂面;在喷涂、电镀、氧化、喷油等工艺时进行表面的清理清洁的预处理工作,增加表面附着力;同样的可用于玻璃、亚克力、石材、陶瓷等的表面文字、图案的雕刻与磨砂面工艺,塑胶、木材等产品的表面毛边毛刺的清理,选择不同的砂料即可获取不同的砂纹,在喷油处理时加强表面附着力,不易磨损刮花。

自动喷砂机配套要求:
1.电源要求:三相、380V、10KW、50HZ的电源插座;
2.气源要求:干燥,压力在5~8bar范围内选择,空压机选择根据喷头数量决定。
3.磨料要求:为达到效果可采用30目~220目的玻璃微珠或金刚砂。
4.气源管道要求:耐压胶管,1.6寸以上。
5.电源线路要求:三相四线,8㎡以上。
6.车间要求:平坦结实地面.

输送式自动喷砂机操作说明:
1、输送式自动喷砂机使用的时候应清理干净机内残留铁屑等杂质,杂物。以防止混入喷砂磨料之中。
2、加磨料时需开启除尘风机,防止磨料堵塞,一次量不能太多,也不能太少,需经常保持在75--100公斤磨料。
3、每次操作前都必须检查每个喷头的状况,看是否松动需要更换喷咀,砂管等易损材料,然后,启动摆动电机,单独开启每把喷头的开关,检查出砂量是否为正常。
4、检查完毕,正常后设置好传动速度,启动除尘装置,倒入磨料,启动摇摆装置,调节喷砂压力,启动输送带,打开喷头开关,即可开始喷砂加工。
5、除尘粉尘清理操作:除尘箱每操作4小时要停机清理一次,清理时要让风叶完全停止,有效的清理方法是每天使用完后,打开集尘机门鑫耀厂家的除尘设备是气动控制独立除尘系统,然后打开集尘机下盖,将收集的粉尘放出来。
6、泄砂操作:启动除尘机将分离器下端3寸堵口泄下,砂材即会流出来。
