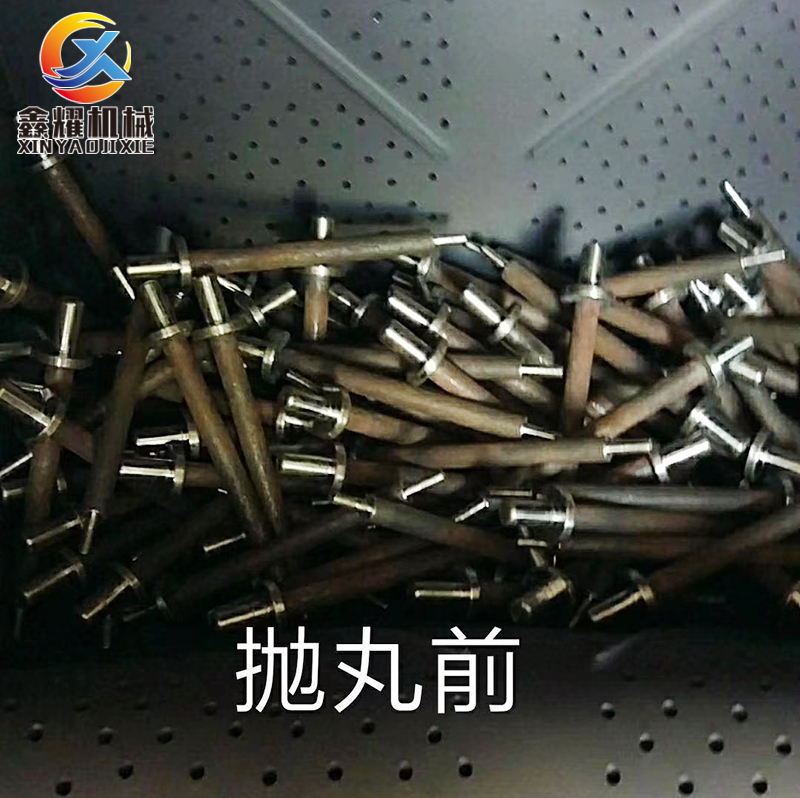

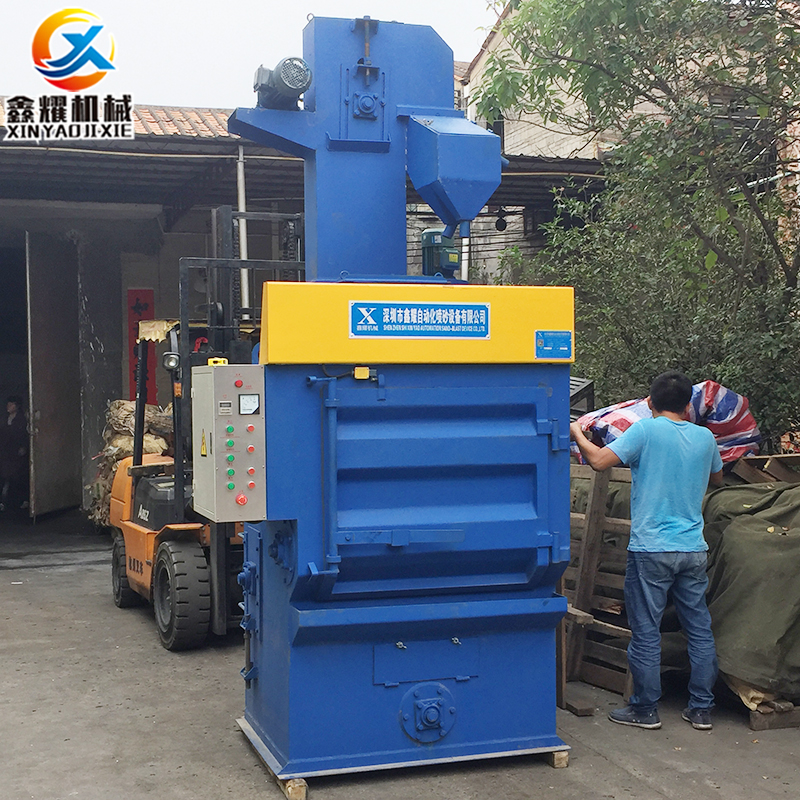

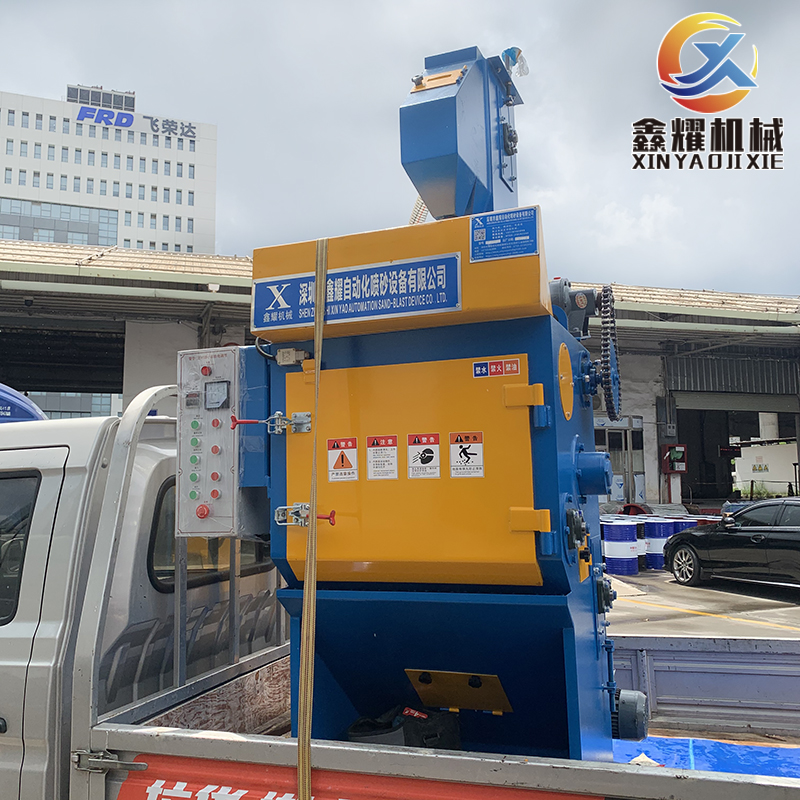

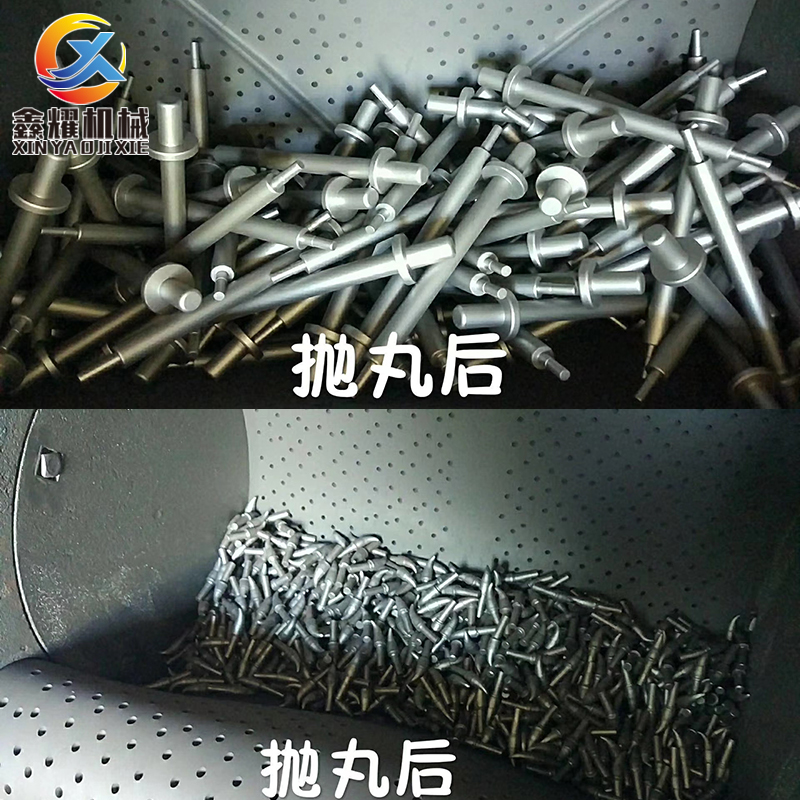

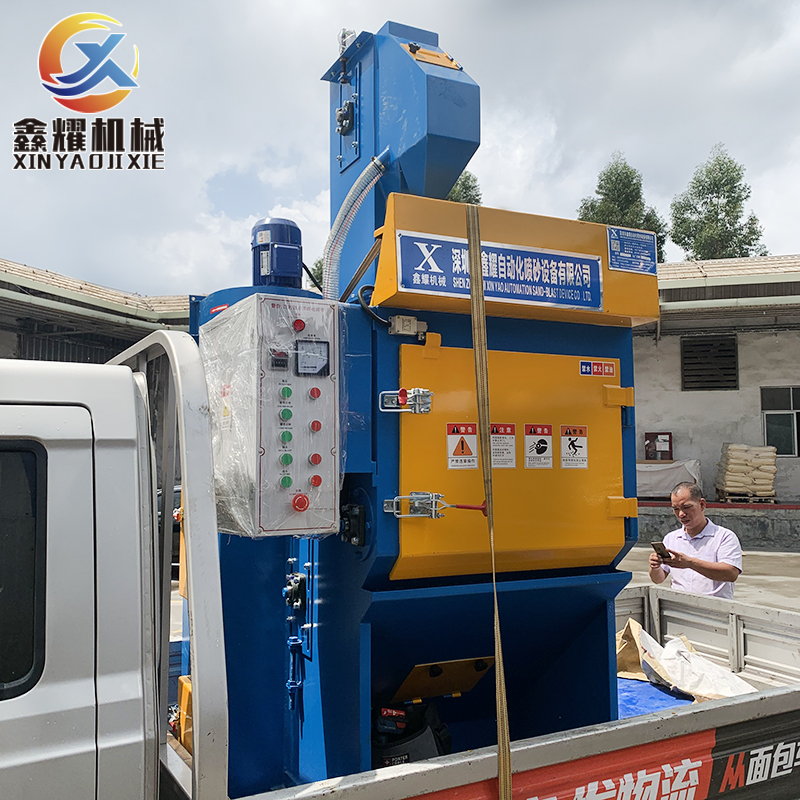

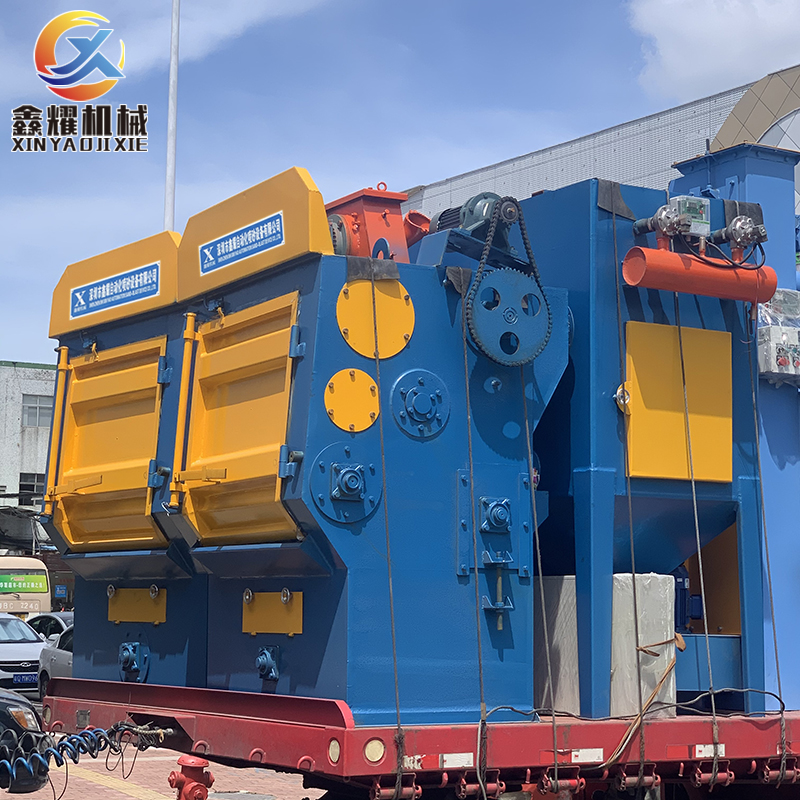

Q326履带式抛丸机结构

一、本机是一种小型的清理设备，主要由清理室、抛丸器、提升机、分离器系统、电器系统等部分组成。工作原理：在清理室中加入规定数量的工件，机器启动后，工件被滚筒带动，开始翻转。同时抛丸器高效抛出弹丸形成的形束，均匀的打在工件表面上，从而达到清理和强化的目的。抛出的弹丸及砂粒经橡胶履带均匀排布的小孔流入清理室底部的钢板筛过筛，经螺旋输送器送入提升机内，由提升机提到分离器中进行分离，粉尘由风机吸送至除尘器中过滤，清洁空气排入大气中，布袋上灰尘经手动振打落入除尘器下部集尘箱内，用户可定期除尘。废砂经废料管流出，用户可回用丸砂混合物由回用管回收进室体，待分离器分离后再回用干净的弹丸经供丸系统进入抛丸器抛打工件。

二、主要技术规格

1、履带端盘直径 Φ600mm

2、履带端盘转数 3.6rpm

3、开机前必须先检查各紧固件是否有松动现象及机器的润滑情况是否符合要求。

4、该机要求装配正确，开机前应对各部件、马克等进行单独试验，各电机旋向应正确，履带提升机皮带应松紧适中，

无偏跑现象。

5、检查各电机的空载电流，轴承升温、减速器、抛丸器是否运转正常，发现问题应及时检查原因，进行调整。

6、单独运转没有问题后，可依次启动除尘器、提升机、履带正转、抛丸器进行空运转试验，空运转时间为 1 小时。

三、机器的操作及注意事项

(一)机器的操作

1、凡是本机操作人员必须对本说明书以及本机的工作原理、性能及操作方法、润滑等方面有***的了解，方能进行操作。

2、将弹丸陆续加入履带中，然后放入工件，关闭料门，准备开车。

3、依次启动除尘器、提升机、履带正转、抛丸器开始清理工作，清理完备后，抛丸器自动停止，约 1 分钟后，关闭

提升机、履带正转，打开加料门，按动履带反转按钮，物料即可自动卸出。

4、遇紧急情况，可按急停按钮，机器会立即停止工作。

5、全部工作完毕后应关闭除尘器。

6、在通风除尘系统中，装有风阀，根据情况调整风阀，可得到良好的分离效果。

四、机器的维护及保养

1、每一个工作班后均应将机器清扫一遍。

2、应经常检查清理室中的护板及定向套、分丸轮等耐磨

件的磨损情况，磨损严重的应及时更换。

3、应按规定定期润滑，并经常检查机构是否运转灵活，设备润滑见表。

4、定期检查各传动部分，清理零件，更换磨损的零部件。

5、机器在检查维修时，必须切开电源，避免事故的发生。
